Magnetic Contactor, Motor Circuit Breakers Relays

*** ตารางเลือกแรงดันคอล์ย รหัสอ้างอิง สำหรับแรงดันคอล์ยที่ 2 หลักสุดท้าย
แรงดัน	24V	48V	72V	110V	220V	230V	400V
AC	B7	E7		F7	M7	P7	V7
DC	BD	ED	SD	FD
DC*	BL	EF	SL

Type-2 coordination คุณลักษณะของมอเตอร์GV2ME หรือ GV2P+คอนแทคเตอร์
แรงม้า HP	กำลังไฟฟ้า มอเตอร์ kw	พิกัด กระแสที่	พิกัดกระแสลัด วงจรสูงสุด	เซอร์กิตเบรคเกอร์ แบบปุ่มกด
				ชนิดเซอร์กิตเบรกเกอร์		รหัสสินค้า

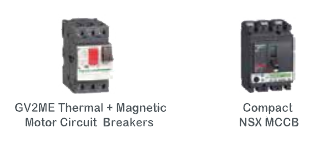

0.08	0.06	0.2	130	GV2ME Thermal +Magnetic Motor Circuit Breakers		GV2ME02
0.12	0.09	0.3	130			GV2ME03
0.16	0.12	0.44	130			GV2ME04
0.24	0.18	0.6	130			GV2ME04
0.34	0.25	0.85	130			GV2ME05
0.5	0.37	1.1	130			GV2ME05
0.74	0.55	1.5	130			GV2ME06
1	0.75	1.9	130			GV2ME07
1.5	1.1	2.7	130			GV2ME08
2	1.5	3.6	130			GV2ME08
4	3	4	130			GV2ME10
5.4	4	6.5	130			GV2ME14
7.4	5.5	8.5	130			GV2ME14
3	2.2	11.5	130			GV2ME16
10	7.5	15.5	50			GV2ME20
12	9	18.1	50			GV2ME21
15	11	22	50			GV2ME22
20	15	29	35			GV2ME32
25	18.5	35	50
30	22	41	50
40	30	55	50
50	37	66	Ics=Icu= 25 to 150kA @415V NSX model B 25kA F 36kA N 50kA H 70kA S 100kA L 100kA	Compact NSX MCCB +Electronic Trip Unit Micrologic 2.2 or 2.3M	NSX100F+ Micrologic 2.2M	LV429825
60	45	80				LV430985
75	55	97			NSX160F+ Micrologic 2.2M	LV430985
100	75	132				LV430985
120	90	160			NSX250F+ Micrologic 2.2M	LV431160
150	110	195				LV431160
180	132	230			NSX400F+ Micrologic 2.3M	LV432775
220	160	280				LV432775
275	200	350			NSX630F+ Micrologic 2.3M	LV432975
300	220	388				LV432975
335	250	430				LV432975



Type-2 coordination คุณลักษณะของมอเตอร์GV2ME หรือ GV2P+คอนแทคเตอร์
แรงม้า HP	กำลังไฟฟ้า มอเตอร์ kw	พิกัด กระแสที่	พิกัดกระแสลัด วงจรสูงสุด	เซอร์กิตเบรคเกอร์ แบบลูกบิด
				ชนิดเซอร์กิตเบรกเกอร์	รหัสสินค้า
0.08	0.06	0.2	130	GV2P Thermal +Magnetic Motor Circuit Breakers	GV2P02
0.12	0.09	0.3	130		GV2P03
0.16	0.12	0.44	130		GV2P04
0.24	0.18	0.6	130		GV2P04
0.34	0.25	0.85	130		GV2P05
0.5	0.37	1.1	130		GV2P05
0.74	0.55	1.5	130		GV2P06
1	0.75	1.9	130		GV2P07
1.5	1.1	2.7	130		GV2P08
2	1.5	3.6	130		GV2P08
4	3	4	130		GV2P10
5.4	4	6.5	130		GV2P14
7.4	5.5	8.5	130		GV2P14
3	2.2	11.5	130		GV2P16
10	7.5	15.5	50		GV2P20
12	9	18.1	50		GV2P21
15	11	22	50		GV2P22
20	15	29	35		GV2P32
25	18.5	35	50	GV3P Motor Circuit Breakers	GV3P40
30	22	41	50		GV3P50
40	30	55	50		GV3P65
50	37	66	Ics=Icu= 25 to 150kA @415V NSX model B 25kA F 36kA N 50kA H 70kA S 100kA L 100kA	ลูกบิดเสริม สำหรับ Compact NSX100-250	LV429338
60	45	80			LV429338
75	55	97			LV429338
100	75	132			LV429338
120	90	160			LV429338
150	110	195			LV429338
180	132	230		ลูกบิดเสริม สำหรับ Compact NSX400-630	LV432598
220	160	280			LV432598
275	200	350			LV432598
300	220	388			LV432598
335	250	430			LV432598



Type-2 coordination คุณลักษณะของมอเตอร์Motor เบรกเกอร์+คอนแทคเตอร์
แรงม้า HP	กำลังไฟฟ้า มอเตอร์ kw	พิกัด กระแสที่	พิกัดกระแสลัด วงจรสูงสุด	สำหรับแรงดันคอล์ยอื่นๆและดูตารางรหัสอ้างอิงสำหรับ 2หลักสุดท้าย
				ชนิดคอนแทคเตอร์	รหัสสินค้า
0.08	0.06	0.2	130	TeSys D Contactors	LC1D09M7
0.12	0.09	0.3	130		LC1D09M7
0.16	0.12	0.44	130		LC1D09M7
0.24	0.18	0.6	130		LC1D09M7
0.34	0.25	0.85	130		LC1D09M7
0.5	0.37	1.1	130		LC1D09M7
0.74	0.55	1.5	130		LC1D09M7
1	0.75	1.9	130		LC1D09M7
1.5	1.1	2.7	130		LC1D09M7
2	1.5	3.6	130		LC1D09M7
4	3	4	130		LC1D09M7
5.4	4	6.5	130		LC1D25M7
7.4	5.5	8.5	130		LC1D25M7
3	2.2	11.5	130		LC1D25M7
10	7.5	15.5	50		LC1D25M7
12	9	18.1	50		LC1D32M7
15	11	22	50		LC1D50AM7
20	15	29	35		LC1D50AM7
25	18.5	35	50		LC1D65AM7
30	22	41	50
40	30	55	50
50	37	66	Ics=Icu= 25 to 150kA @415V NSX model B 25kA F 36kA N 50kA H 70kA S 100kA L 100kA		LC1D80M7
60	45	80			LC1D115M7
75	55	97			LC1D115M7
100	75	132			LC1D115M7
120	90	160		TeSys F Contactors	LC1F185M7
150	110	195			LC1F225M7
180	132	230			LC1F265M7
220	160	280			LC1F330M7
275	200	350			LC1F500M7
300	220	388			LC1F630M7
335	250	430			LC1F630M7

*** ตารางเลือกแรงดันคอล์ย รหัสอ้างอิง สำหรับแรงดันคอล์ยที่ 2 หลักสุดท้าย
แรงดัน	24V	48V	72V	110V	220V	230V	400V
AC	B7	E7		F7	M7	P7	V7
DC	BD	ED	SD	FD
DC*	BL	EF	SL



Type-2 coordination คุณลักษณะของมอเตอร์				GV2L หรือ GV3L+คอนแทคเตอร์+ Thermal Protection Relay
แรงม้า HP	กำลังไฟฟ้า มอเตอร์ kw	พิกัด กระแสที่	พิกัดกระแสลัด วงจรสูงสุด	เซอร์กิตเบรคเกอร์ แบบ ลูกบิด
				ชนิดเซอร์กิตเบรกเกอร์		รหัสสินค้า
0.08	0.06	0.2	130	GV2L Magnetic Motor Circuit Breakers		GV2L02
0.12	0.09	0.3	130			GV2L03
0.16	0.12	0.44	130			GV2L04
0.24	0.18	0.6	130			GV2L04
0.34	0.25	0.85	130			GV2L05
0.5	0.37	1.1	130			GV2L05
0.74	0.55	1.5	130			GV2L06
1	0.75	1.9	130			GV2L07
1.5	1.1	2.7	130			GV2L08
2	1.5	3.6	130			GV2L08
4	3	4	130			GV2L10
5.4	4	6.5	130			GV2L14
7.4	5.5	8.5	130			GV2L14
3	2.2	11.5	130			GV2L16
10	7.5	15.5	50			GV2L20
12	9	18.1	50			GV2L21
15	11	22	50			GV2L22
20	15	29	35	GV3L Motor Circuit Breakers		GV2L32
25	18.5	35	50			GV3L40
30	22	41	50			GV3L50
40	30	55	50			GV3L65
50	37	66	Ics=Icu= 25 to 150kA @415V NSX model B 25kA F 36kA N 50kA H 70kA S 100kA L 100kA	Compact NSX MCCB +Electronic Trip Unit Micrologic 1.3M	NSX100FMA100	LV429740
60	45	80			NSX160FMA150	LV430830
75	55	97				LV430830
100	75	132				LV430830
120	90	160			NSX250FMA220	LV431748
150	110	195				LV431748
180	132	230			NSX400F+ Micrologic 1.3M	LV432748
220	160	280				LV432748
275	200	350			NSX630F+ Micrologic 1.3M	LV432948
300	220	388				LV432948
335	250	430				LV432948



Type-2 coordination คุณลักษณะของมอเตอร์				Motor เบรกเกอร์+คอนแทคเตอร์ +Overload Relay
แรงม้า HP	กำลังไฟฟ้า มอเตอร์ kw	พิกัด กระแสที่	พิกัดกระแสลัด วงจรสูงสุด	สำหรับแรงดันคอล์ยอื่นๆและดูตารางรหัสอ้างอิงสำหรับ 2หลักสุดท้าย
				ชนิดคอนแทคเตอร์		รหัสสินค้า
0.08	0.06	0.2	130	TeSys D Contactors		LC1D09M7
0.12	0.09	0.3	130			LC1D09M7
0.16	0.12	0.44	130			LC1D09M7
0.24	0.18	0.6	130			LC1D09M7
0.34	0.25	0.85	130			LC1D09M7
0.5	0.37	1.1	130			LC1D09M7
0.74	0.55	1.5	130			LC1D09M7
1	0.75	1.9	130			LC1D09M7
1.5	1.1	2.7	130			LC1D09M7
2	1.5	3.6	130			LC1D09M7
4	3	4	130			LC1D09M7
5.4	4	6.5	130			LC1D09M7
7.4	5.5	8.5	130			LC1D09M7
3	2.2	11.5	130			LC1D25M7
10	7.5	15.5	50			LC1D25M7
12	9	18.1	50			LC1D25M7
15	11	22	50			LC1D25M7
20	15	29	35			LC1D40AM7
25	18.5	35	50			LC1D50AM7
30	22	41	50			LC1D50AM7
40	30	55	50			LC1D65AM7
50	37	66	Ics=Icu= 25 to 150kA @415V NSX model B 25kA F 36kA N 50kA H 70kA S 100kA L 100kA	TeSys F Contactors		LC1D80M7
60	45	80				LC1D115M7
75	55	97				LC1D115M7
100	75	132				LC1D115M7
120	90	160				LC1F185M7
150	110	195				LC1F225M7
180	132	230				LC1F265M7
220	160	280				LC1F330M7
275	200	350				LC1F500M7
300	220	388				LC1F630M7
335	250	430				LC1F630M7



Type-2 coordination คุณลักษณะของมอเตอร์				Motor เบรกเกอร์+คอนแทคเตอร์ +Overload Relay
แรงม้า HP	กำลังไฟฟ้า มอเตอร์ kw	พิกัด กระแสที่	พิกัดกระแสลัด วงจรสูงสุด	Overload Relays
				ชนิดคอนแทคเตอร์	รหัสสินค้า	ช่วงไฟ
0.08	0.06	0.2	130	LRD Thermal Protection Relays	LRD02	0.16-0.25
0.12	0.09	0.3	130		LRD03	0.25-0.40
0.16	0.12	0.44	130		LRD04	0.40-0.63
0.24	0.18	0.6	130		LRD04	0.40-0.63
0.34	0.25	0.85	130		LRD05	0.63-1
0.5	0.37	1.1	130		LRD05	0.63-1
0.74	0.55	1.5	130		LRD06	1-1.7
1	0.75	1.9	130		LRD07	1.6-2.5
1.5	1.1	2.7	130		LRD08	2.5-4
2	1.5	3.6	130		LRD08	2.5-4
4	3	4	130		LRD10	4-6
5.4	4	6.5	130		LRD12	5.5-8
7.4	5.5	8.5	130		LRD14	7-10
3	2.2	11.5	130		LRD16	9-13
10	7.5	15.5	50		LRD21	12-18
12	9	18.1	50		LRD22	16-24
15	11	22	50		LRD22	16-24
20	15	29	35		LRD332	23-32
25	18.5	35	50		LRD340	30-40
30	22	41	50		LRD350	37-50
40	30	55	50		LRD365	48-65
50	37	66	Ics=Icu= 25 to 150kA @415V NSX model B 25kA F 36kA N 50kA H 70kA S 100kA L 100kA	LR9 Electronic protection Relays	LRD3363	63-80
60	45	80			LR9D5367	60-100
75	55	97			LR9D5369	90-150
100	75	132			LR9D5369	90-150
120	90	160			LR9F5371	132-220
150	110	195			LR9F5371	132-220
180	132	230			LR9F7375	200-330
220	160	280			LR9F7375	200-330
275	200	350			LR9F7379	300-500
300	220	388			LR9F7379	300-500
335	250	430			LR9F7381	380-630
